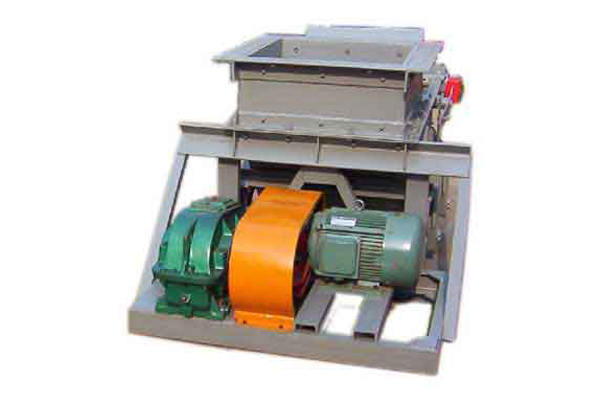

K型往復式給煤機

概述

        K型給煤機由機架、底板(給煤槽)、傳動平臺、漏斗、閘門、托輥等組成，當電機啟動后，經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5度的底板在輥上作直線往復運動，煤均勻地卸到其他設備上。

        K型給煤機根據需要設有帶漏斗、不帶漏斗兩種形式



特點

　　(1) 產品結構簡單，重量輕，不需要潤滑，維修方便。
　　(2) 采用半波整流控制線路，可在額定產量內無級調節給料量，可用于自動控制的生產流程中，實現生產自動化。
　　(3) 由于采用近共振原理，故能耗低。物料在槽內呈微拋運動，料槽磨損小。
　　(4) 可根據用戶要求，提供自動穩幅控制系統。配套微機控制箱可實現智能化給料，穩定性高。

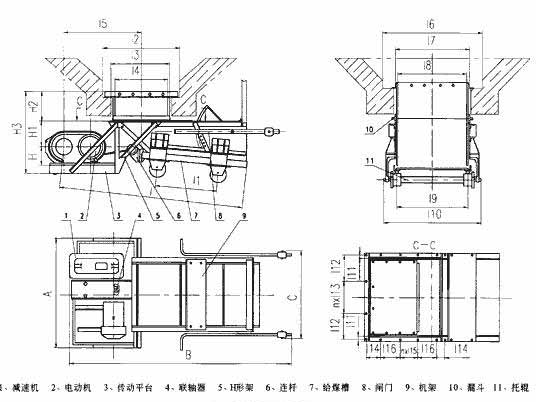

K型給煤機外形尺寸圖:



參數

型號規格				K-0		K-1		K-2		K-3		K-4
給料能力t/h	底板行程mm		曲柄位置	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤	無煙煤	煙煤
	200		4	100	90	150	135	225	200	330	300	590	530
	150		3	75	67	112	100	170	150	247	220	440	395
	100		2	50	45	75	68	133	100	165	150	295	268
	50		1	25	22	39	34	55	50	86	75	148	132
曲柄轉速r/min				57		57		57		62		62
電動機		型  號		YB160M1-8		YB160M1-8		YB160M1-8		YB160M1-6		YB200M1-6
				Y160M1-8		Y160M1-8		Y160M1-8		Y160M1-6		Y200M1-6
		功率kW		4		4		4		7.5		18.5
		轉速r/min		720		720		720		970		970
減速機		型  號		ZQ-350		ZQ-350		ZQ-350		ZQ-400		ZQ-500
		速  比		12.64		12.64		12.64		15.75		15.75
允許最大粒度mm		含量10％以下		250		350		400		500		700
		含量10％以上		200		300		350		450		550
設備重量kg		帶料斗		1127		1251		1481		1927		2737
		不帶料斗		1026		1144		1342		1735		2505



　　注：表中所列給料能力為調節閘門調到最大位置（相當不帶調節閘門時的能力）

　　K型往復式給料機主要外形尺寸：



尺寸型號	A	B	C	H	H1	H2	H3	L	L1	L2	L3	L4	L5
K—0	1360	3100	846	210	416	325	1050	2450	840	1000	800	750	1040
K—1	1360	3100	1112	210	416	325	1051	2450	840	1000	800	750	1040
K—2	1360	3540	1112	208	664	325	1297	2850	1150	1250	1050	1000	940
K—3	1352	3950	1360	250	640	345	1341	3270	1400	1500	1300	1250	1157
K—4	1622	4740	1632	330	762	345	1543	3850	1700	1750	1550	1500	1435



尺寸型號	L6	L7	L8	L9	L10	L11	L12	N—L13	114	N—L15	L16	N—MD
K—0	750	550	500	500	830	35	191	1×200	131	1×190	190	14×M20
K—1	1000	800	750	750	1080	35	275	1×282	131	1×190	190	14×M20
K—2	100	800	750	750	1080	35	208	2×208	91	2×225	225	17×M20
K—3	1250	1050	1000	1000	1330	35	273	2×273	91	2×290	290	17×M20
K—4	1500	1300	1250	1250	1580	35	266	2×270	96	3×320	220	20×M20



用途

        K型給煤機由機架、底板（給煤槽）、傳動平臺、料斗、閘門、托輥等組成，當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5°的底板在輥上作直線往復運動，煤均勻地卸到其它設備上。
        本機可根據需要設有帶漏斗、不帶漏斗兩種形式。
        給煤機設有兩種結構形式：1.帶調節閘門，2.不帶調節閘門，其給料能力由調節閘門來達到。

安裝說明
        給煤機體（或漏斗）是固定在料倉口下，在安裝前需要找平，將機架與料倉口用螺
        栓緊固。然后再將傳動平臺找正，H形架與機架、傳動平臺焊牢。減速機、電機找正，調節好后，螺栓緊固。

定貨須知
        1. 簽定合同時請寫明型號規格、配何種電機、是否帶漏斗和調節閘門。
        2. 隨機技術文件：產品合格證、裝箱清單、產品使用說明書。
